Sada fotovoltaických střešních tašek Nuasol - 2 modul

Přidat k oblíbeným
2 541,00 Kč
Staňte se prvním recenzentem produktu

*včetně %21 DPH, doprava zdarma

Doručovací Čas: 2-4 pracovní dny
Skladem
SKU
4252023114660
Přidat k porovnání
Naše značkyNuaSolStřešní montážní sada
Product Image 1

Příprava
1: Připevněte střešní háky pod profil. 2: Připevněte koncové spony na konce. 3: Nasaďte koncové krytky.

Product Image 2

Vše v ceně!
Tato komplexní sada pro montáž solárních modulů na střechu obsahuje všechny komponenty potřebné k montáži solárního modulu na střechu domu.

Product Image 3

Jednoduchá instalace
1: Připravte profily 2: Zvedněte střešní tašky 3: Našroubujte střešní háky 3: Zahákněte solární moduly 4: Utáhněte koncové svorky.
Vhodné pro solární moduly o výšce 35 mm!

Product Image 4

Podrobnosti
  • Rozměry profilu: 1230 x 40 x 40 mm celková délka 2460 mm
  • Rozměry přípojky: 120 x 45,5 x 25 mm
  • Rozměry koncové svorky: 70 x 34 x 28,6 mm
  • Rozměry koncového uzávěru: 43 x 20 x 43 mm

Product Image 5

Sada šroubů
Střešní háky jednoduše připevníte pomocí 18 nerezových šroubů do dřeva pod tašky. Solární modul se připevní k hliníkovému profilu pomocí svorek.

Product Image 6

Hliníkový profil
Hliníkový profil vyrobený z vysoce kvalitního materiálu AL5005-T5 vyniká svou odolností vůči povětrnostním vlivům a poskytuje prostor pro solární panely o šířce až 1230 mm.

Product Image 7

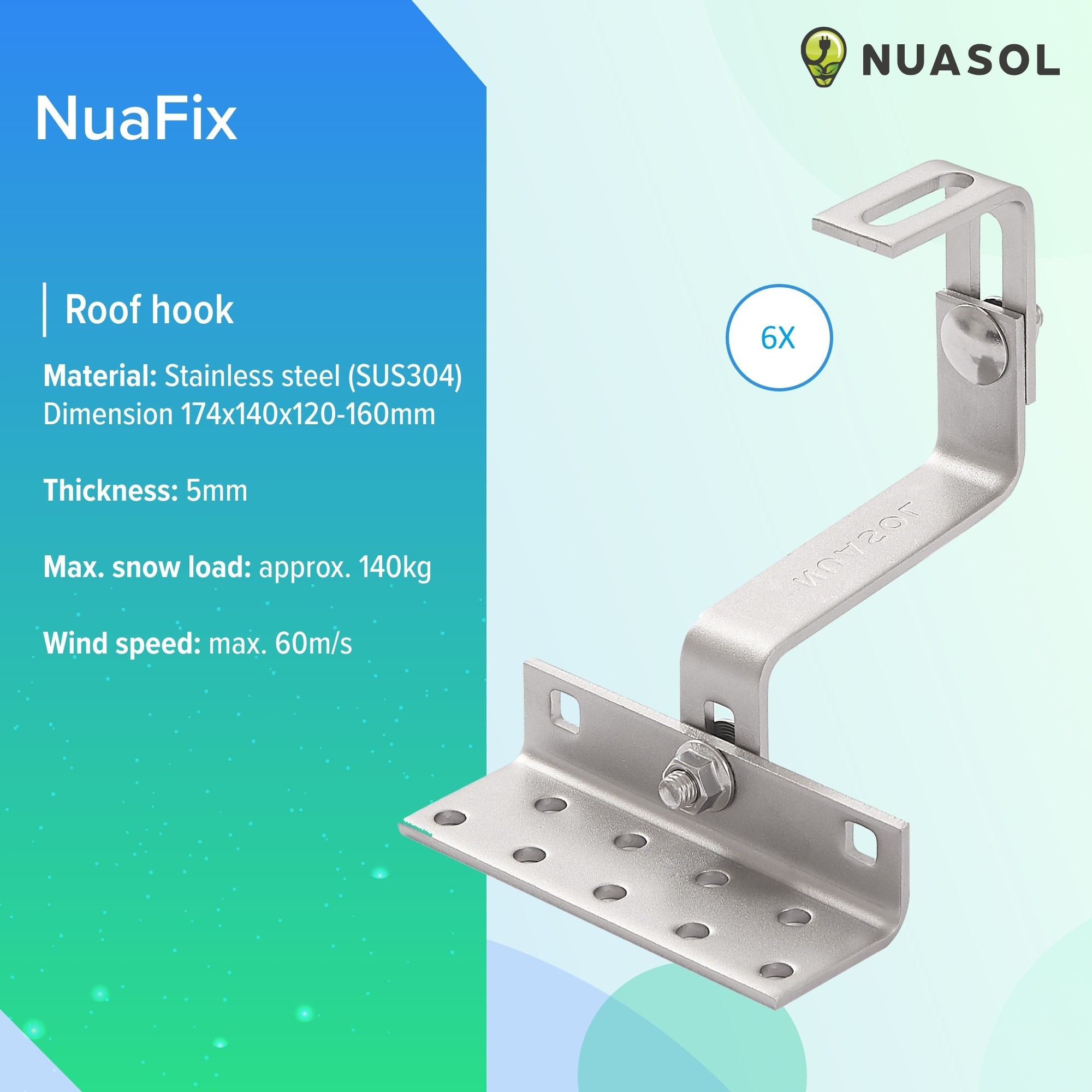

Střešní háky
Naše Z-konzoly z nerezové oceli odolné proti povětrnostním vlivům jsou kompletně smontované. Naše speciální střešní háky jsou vhodné pro demontáž hliníkových lišt, profilových lišt, upevňovacích lišt a pro uchycení fotovoltaických modulů nebo solárních systémů.

Product Image 8

Střešní háky NuaFix v detailu
  • Materiál: Nerezová ocel (SUS 304) | Plochý ocelový hák: 60 x 30 x 5 mm
  • Délka háku uvnitř: 115 mm | Rozměry základní desky: 140 x 54 x 5 mm
  • Montážní otvory: posun 9 x 9 mm | Nastavení výšky základní desky: 44-47 mm
  • Nastavitelná výška plochého ocelového háku: 60-92 mm | Rozměry otvorů pro drážky: 45 x 11 mm
  • Celková nastavitelná výška: 120-160 mm Celkové rozměry: 174 x 140 x 120-160 mm | Montážní šroub: M10x25 A2 nerezová ocel

Značka
NuaSol
SKU
4252023114660
Rozměry základní desky
140 x 54 x 5 mm

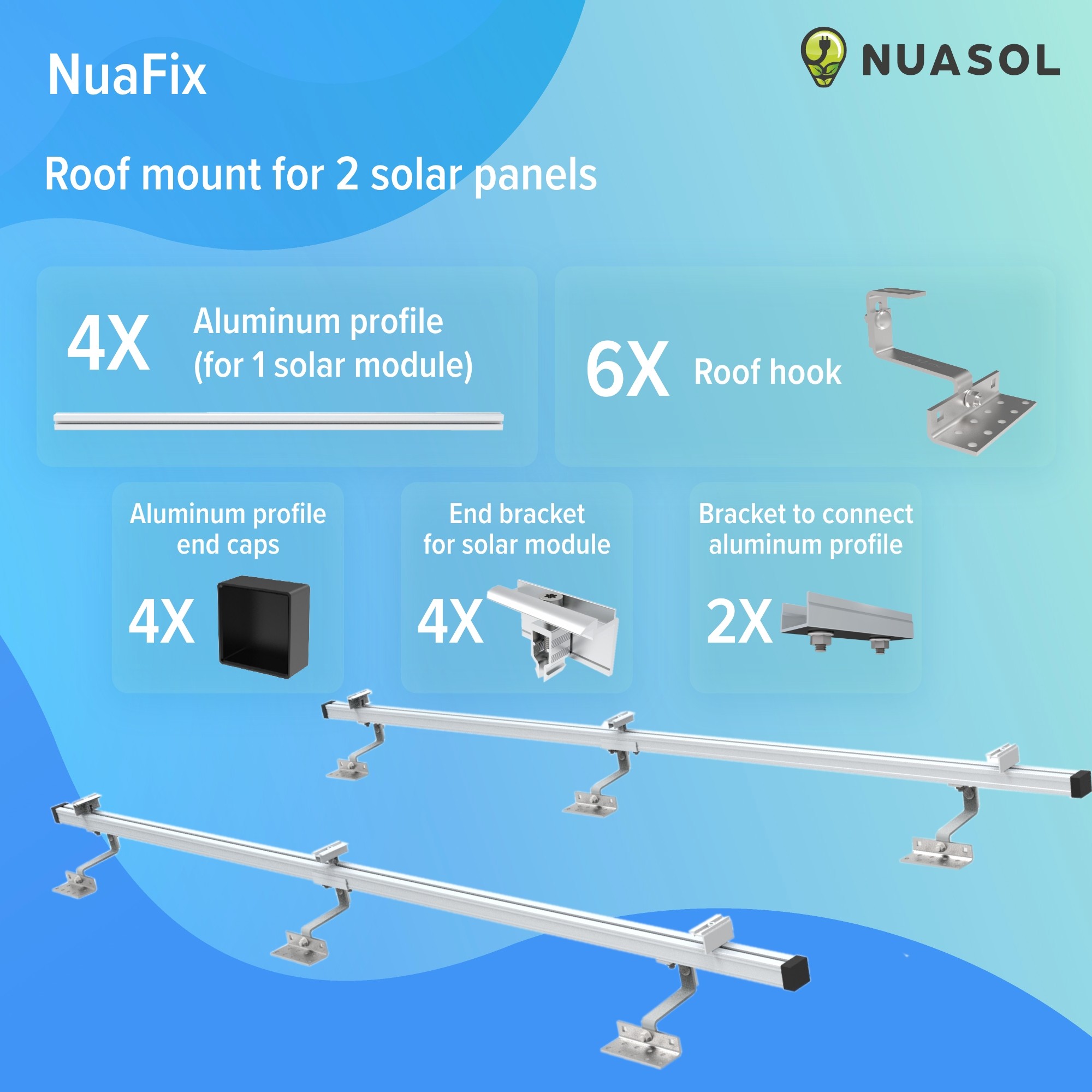

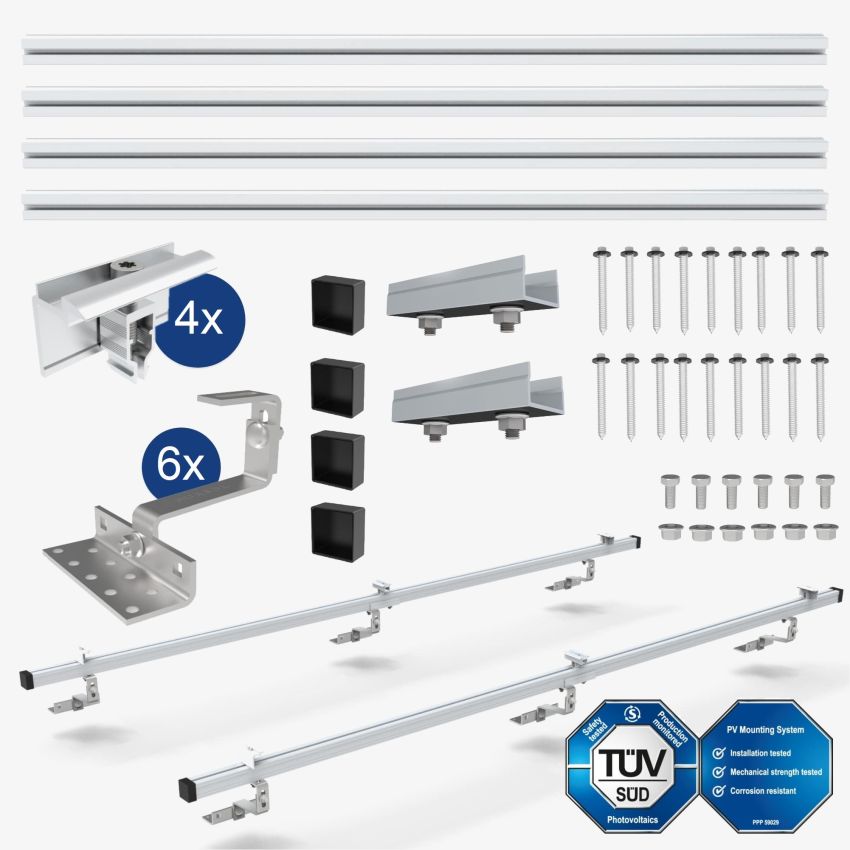

Rozsah dodávky
  • 4x montážní lišta 1230 mm
  • 2x 40x40 kolejnicový konektor
  • 2x mezikus
  • 4x koncová svorka
  • 6x šroub se šestihrannou hlavou
  • 6x přírubová matice
  • Nastavitelný střešní hák 6x (6x základna L; 6x díl Z; 6x kloub L; 12x nosný šroub M10x25; 12x přírubová matice M10)
  • 4x krytka kolejnice
  • 18x vruty do dřeva
Montážní otvory
Posunutí 9 x 9 mm
Plochý ocelový hák
60 x 30 x 5 mm
Nastavitelná výška plochého ocelového háku
60-92 mm
Základní deska s nastavitelnou výškou
44-47 mm
Označení modelu
NS-HE-ZDM2
Počet balíčků
1
Vhodné substráty
Kachlová střecha
Rozměry hliníkový profil
1230 x 40 x 40 mm Celková délka 2460 mm
Rozměry koncové svorky profilu
70 x 34 x 28,6 mm
Rozměry profilové středové svorky
70 x 39,4 x 22x4 mm
Rozměry profilového konektoru
120 x 45,5 x 25 mm
Rozměry profilové koncovky
43 x 20 x 43 mm
Product Family
Roof Mounting Kit
