NuaSol - Střešní montážní sada DoItYourself pro dva solární panely
NuaSol vám nabízí různé montážní materiály pro instalaci vašeho mini fotovoltaického systému nebo balkónové elektrárny. Od závěsných šroubů přes střešní háky až po Z-konzoly - pro každý typ instalace najdete ten správný montážní materiál. Střešní montážní sada obsahuje všechny komponenty, které jsou nezbytné pro montáž solárních modulů na střechu vašeho domu. Testovaná bezpečnost TÜV Süd, číslo certifikátu: Z2 076828 0068 Rev. 00.

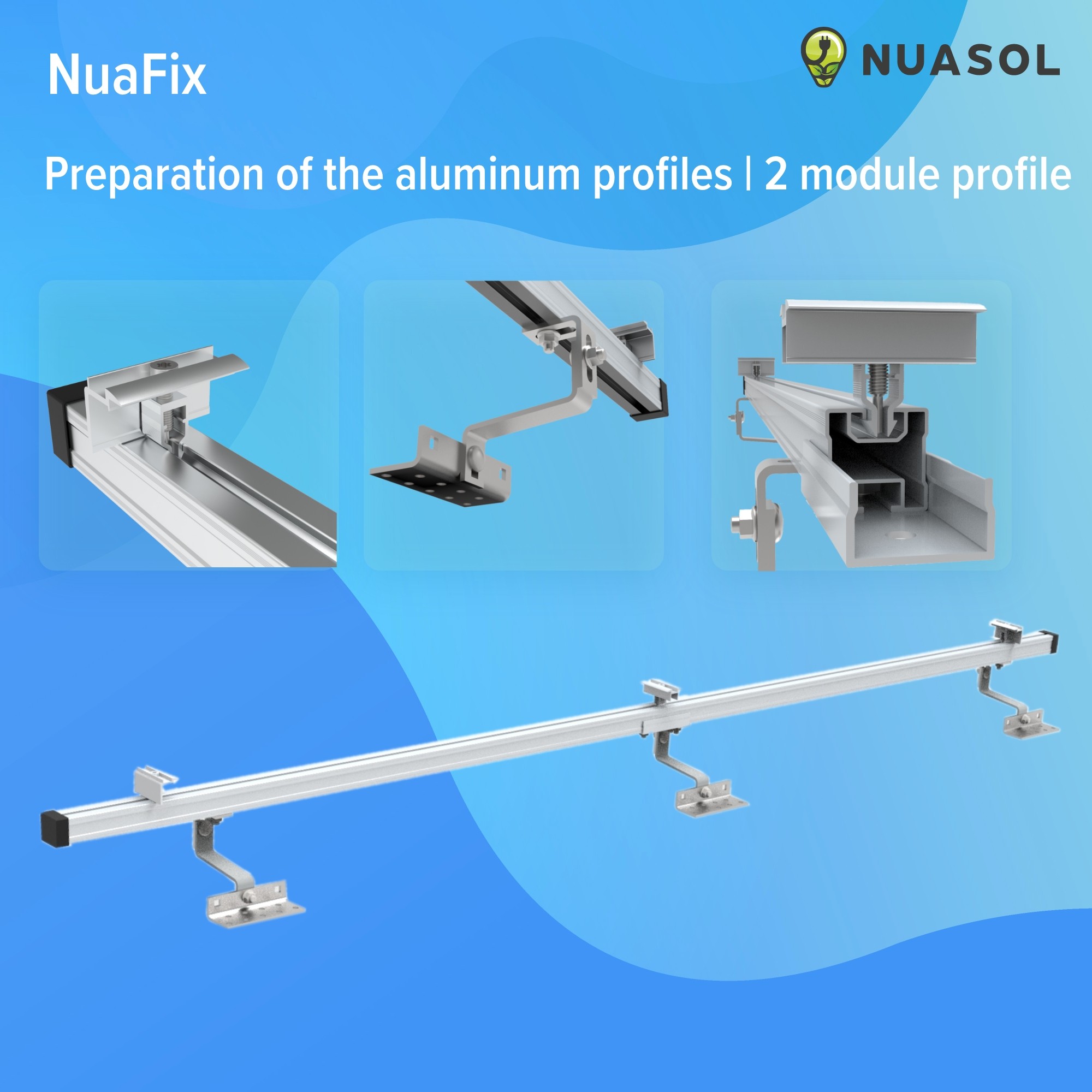

Příprava
1: Připevněte střešní háky pod profil. 2: Připevněte koncové spony na konce. 3: Nasaďte koncové krytky.

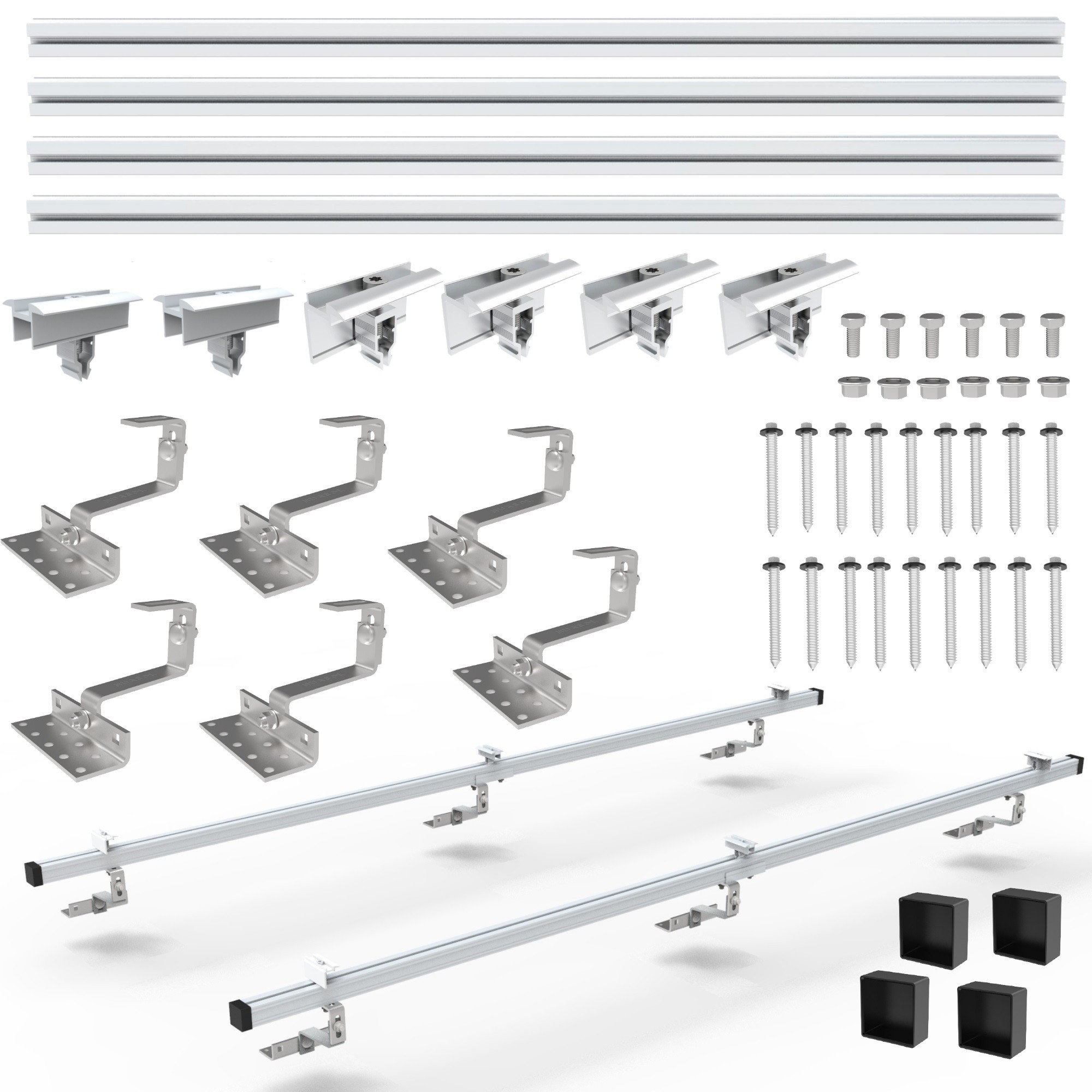

Vše v ceně!
Tato komplexní sada pro montáž solárních modulů na střechu obsahuje všechny komponenty potřebné k montáži solárního modulu na střechu domu.

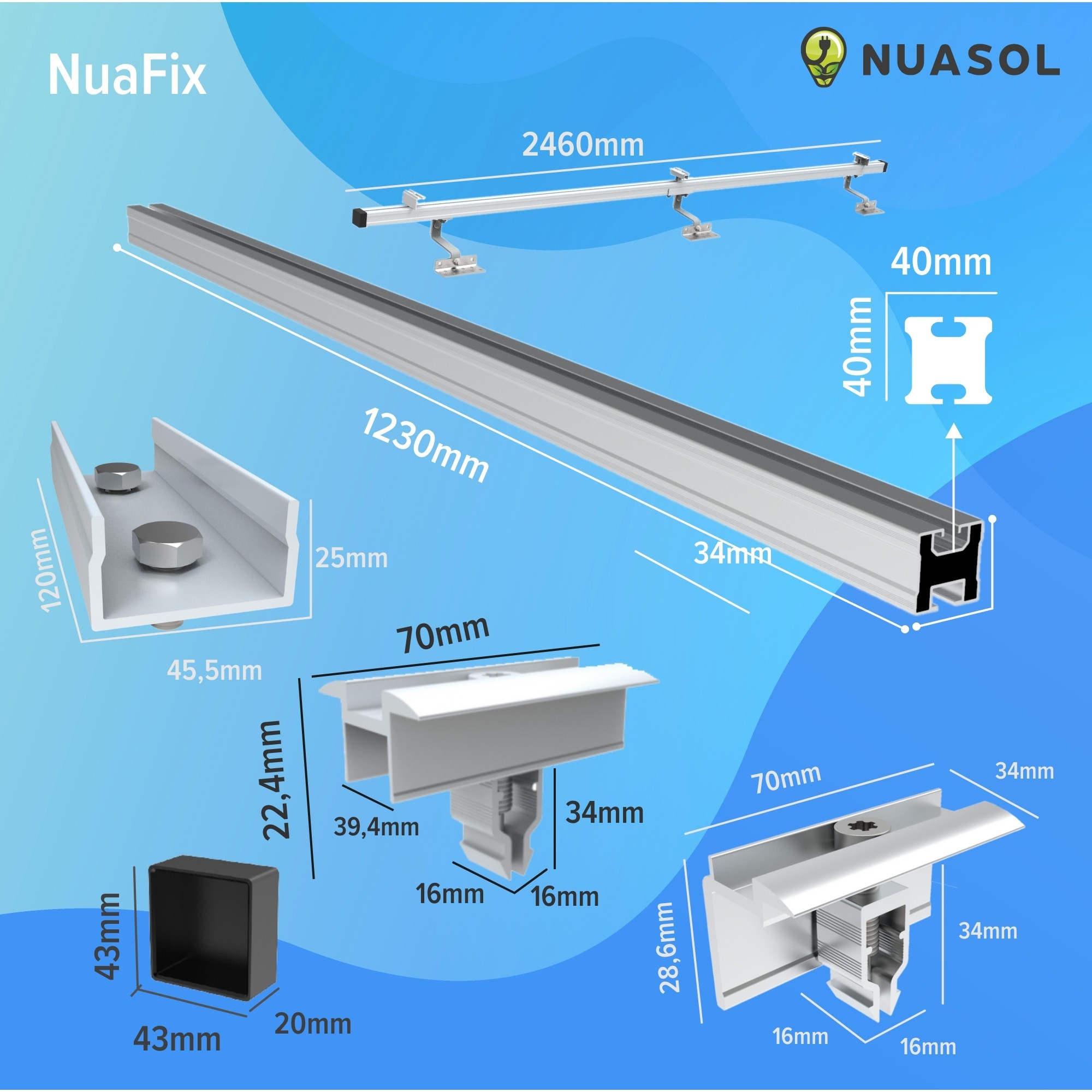

Rozměry profilu: 1230 x 40 x 40 mm celková délka 2460 mm
Rozměry přípojky: 120 x 45,5 x 25 mm
Rozměry koncové svorky: 70 x 34 x 28,6 mm
Rozměry koncového uzávěru: 43 x 20 x 43 mm
Sada šroubů

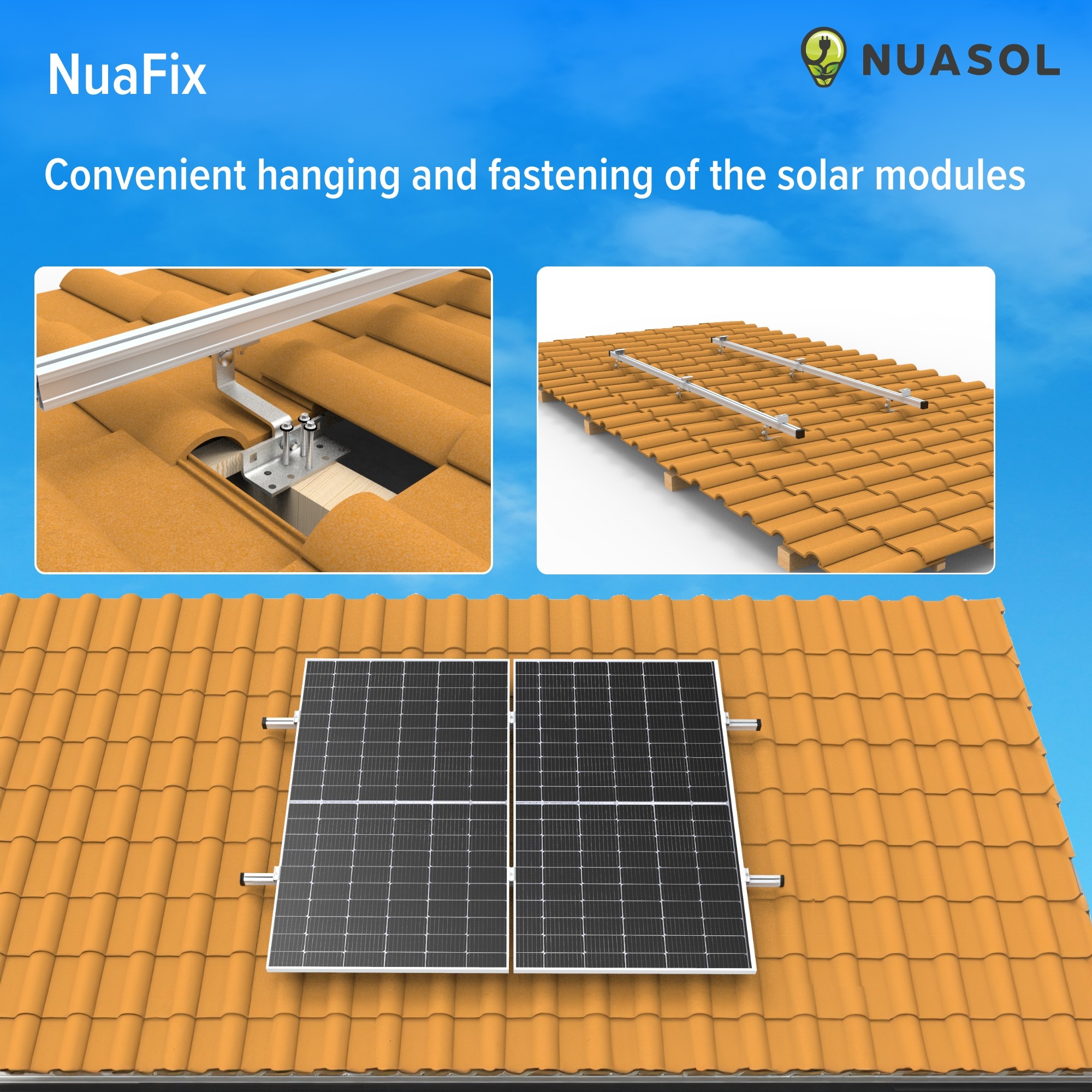

Střešní háky jednoduše připevníte pomocí 18 nerezových šroubů do dřeva pod tašky. Solární modul se připevní k hliníkovému profilu pomocí svorek.

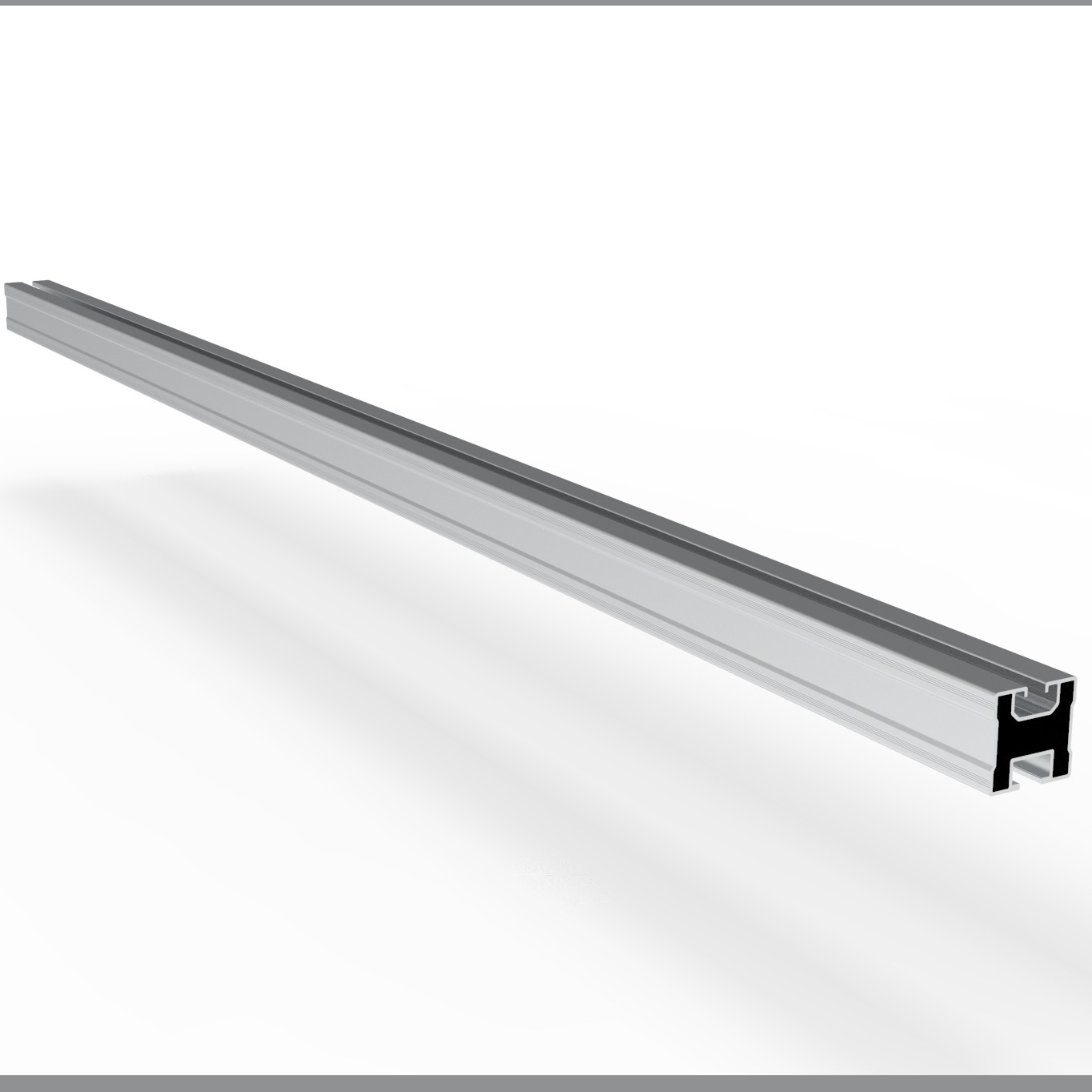

Hliníkový profil
Hliníkový profil vyrobený z vysoce kvalitního materiálu AL5005-T5 vyniká svou odolností vůči povětrnostním vlivům a poskytuje prostor pro solární panely o šířce až 1230 mm.
Střešní háky
Naše Z-konzoly z nerezové oceli odolné proti povětrnostním vlivům jsou kompletně smontované. Naše speciální střešní háky jsou vhodné pro demontáž hliníkových lišt, profilových lišt, upevňovacích lišt a pro uchycení fotovoltaických modulů nebo solárních systémů.

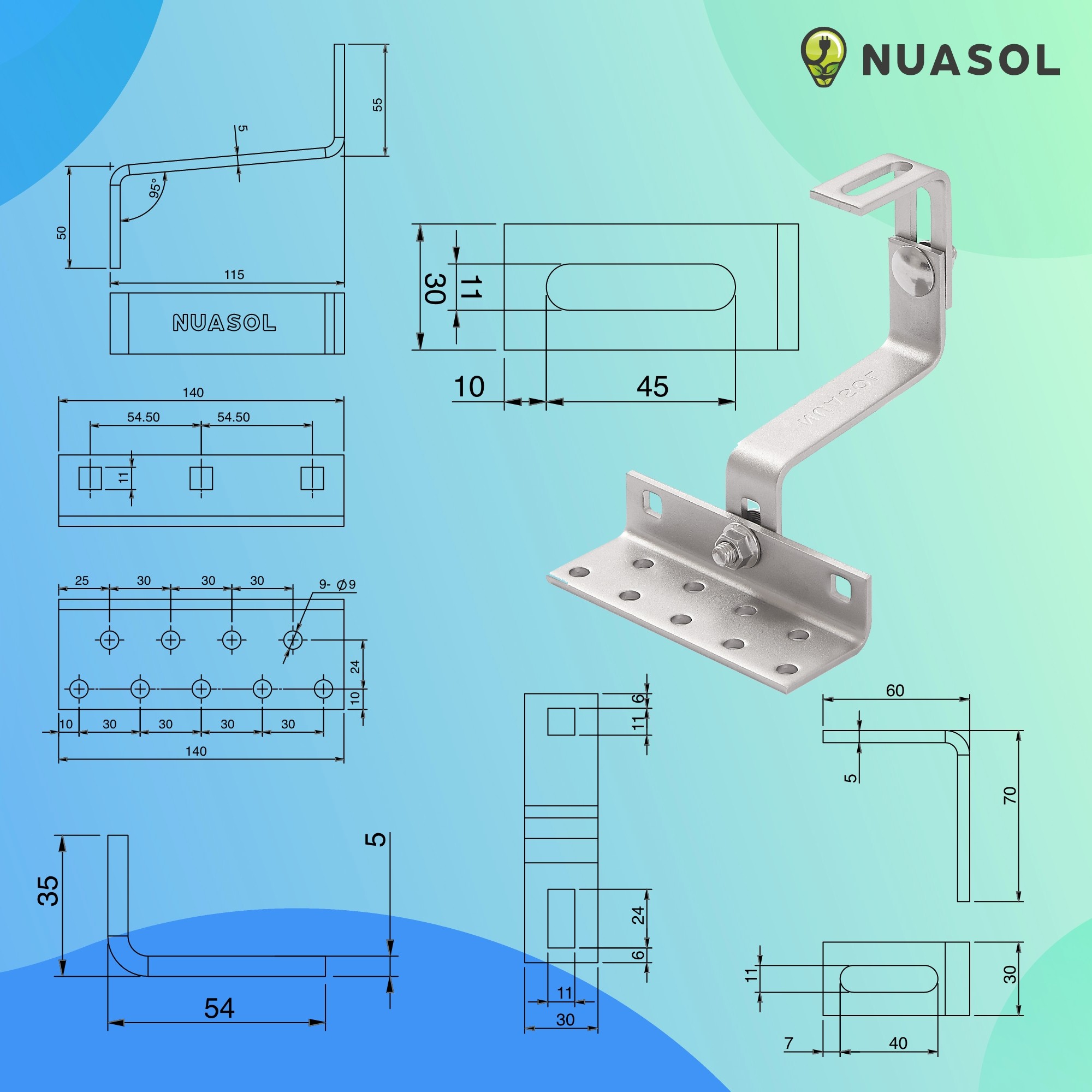

Střešní háky NuaFix v detailu
Materiál: Nerezová ocel (SUS 304) | Plochý ocelový hák: 60 x 30 x 5 mm
Délka háku uvnitř: 115 mm | Rozměry základní desky: 140 x 54 x 5 mm
Montážní otvory: posun 9 x 9 mm | Nastavení výšky základní desky: 44-47 mm
Nastavitelná výška plochého ocelového háku: 60-92 mm | Rozměry otvorů pro drážky: 45 x 11 mm
Celková nastavitelná výška: 120-160 mm Celkové rozměry: 174 x 140 x 120-160 mm | Montážní šroub: M10x25 A2 nerezová ocel
